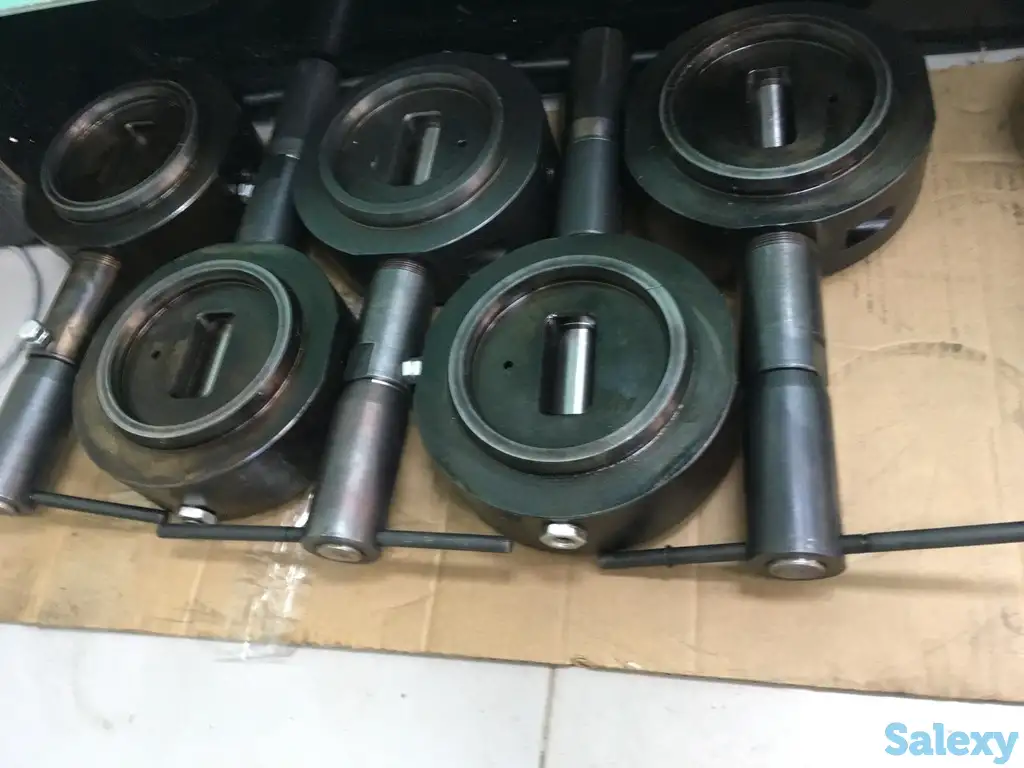

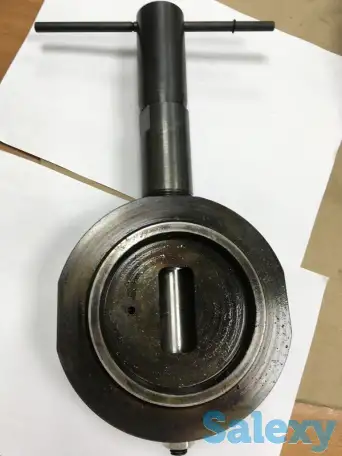

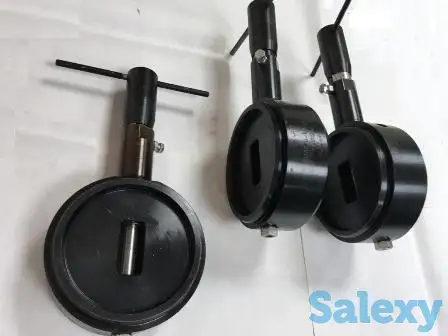

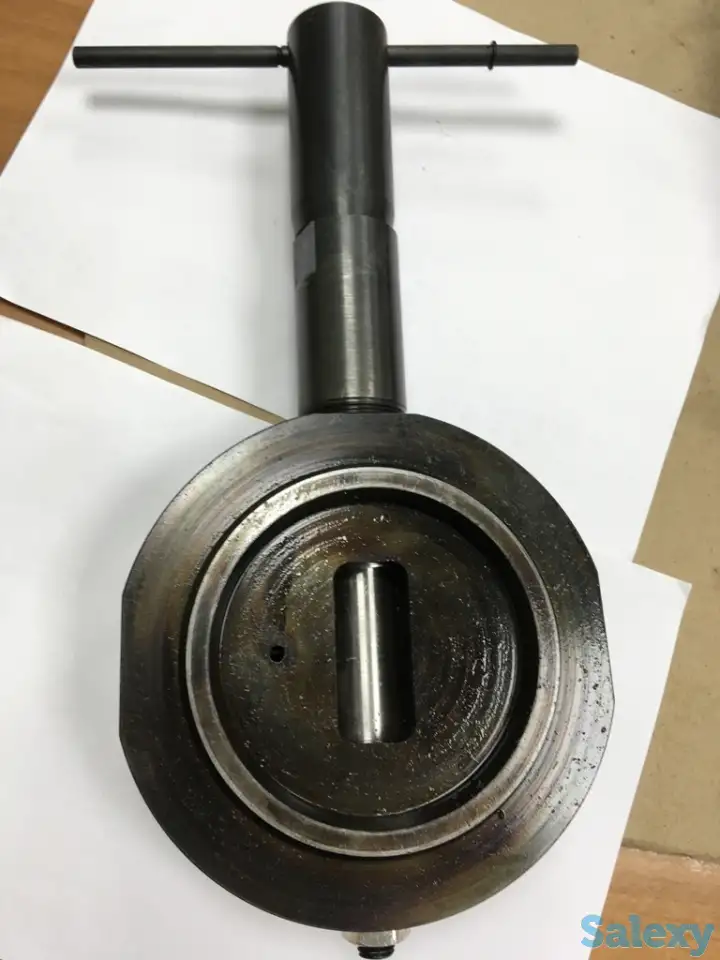

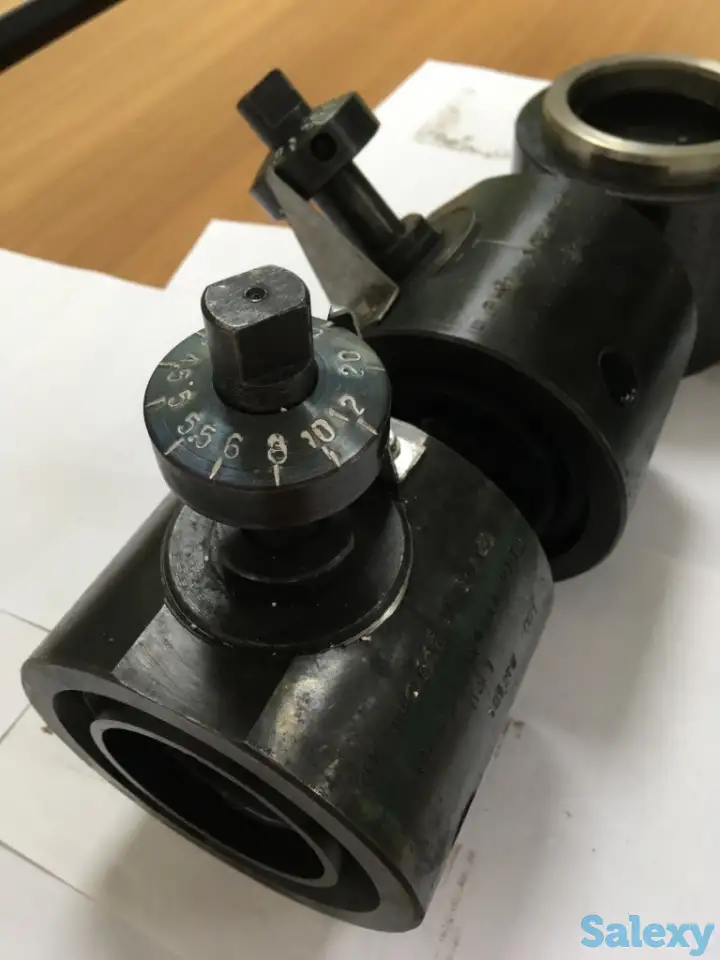

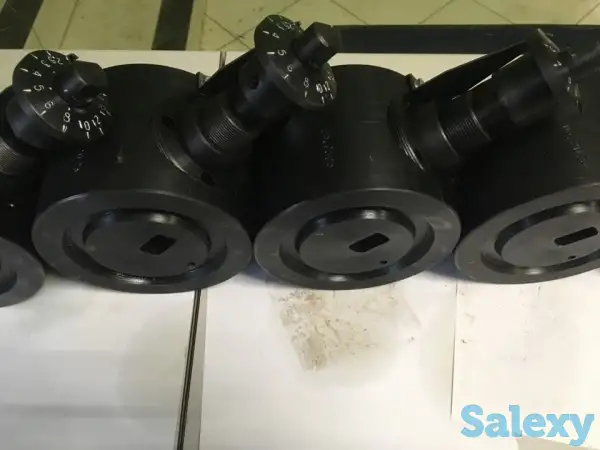

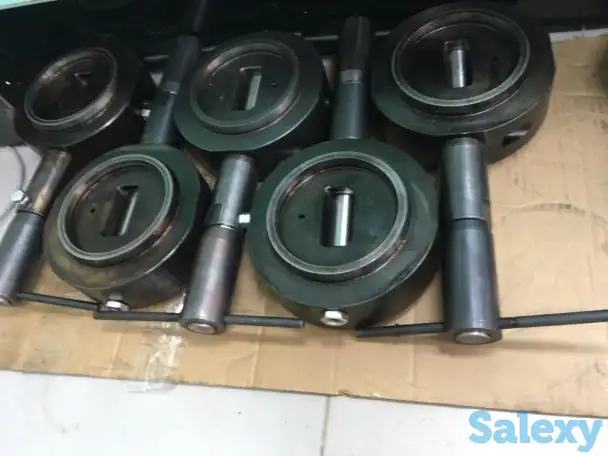

Штуцеры дискретные регулируемые фланцевые ШДР-9М, ШДФ-9М, ШДФ-10М, ШРФ-20, ШРФ-40 предназначены для вывода нефтяной скважины на рабочий режим без ее остановки при добыче нефти глубинными штанговыми насосами.
Штуцер ШДР-9М. Наличие в базовом комплекте поставки трехходового вентиля для установки манометров под определения разности давлений на входе и выходе из штуцера. Условный регулирующий размер 0; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18мм. Габаритные размеры 234х136х1155мм. Масса, не более 24 кг.
Штуцер ШДР 9-65х21/35. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20мм. Регулируемый орган цилиндр. Управление штуцером ручное. Габаритные размеры, без учёта выводов для манометров, 200,5х125х93мм. Масса не более 8,0кг.
Штуцер ШДР-9М-90-2/20-65-35. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 20мм. Регулирующий орган цилиндр. Управление штуцером ручное. Габаритные размеры, без учёта выводов для манометров, 200,5х125х100мм. Масса не более 8,5кг.
Штуцер ШДР-9М-107,9. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20мм. Регулирующий орган цилиндр. Управление штуцером ручное. Габаритные размеры, без учёта выводов для манометров, 211,5х136х100мм. Масса не более 11,3кг.
Штуцер ШДР 9К-65х70-М. Рабочая среда нефть, вода, газ. Рабочее давление 70 мПа. Рабочая температура окружающей среды от -60°С до +40°С. Регулируемый орган золотник ф50мм. Управление штуцером ручное. Условный размер проходного отверстия регулируемого органа 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20мм. Точность калибровки отверстий 0,3мм. Габаритные размеры, без учёта выводов для манометров, 241х140х100мм. Масса 12,5кг.
Штуцер ШДФ-9М. Условный регулирующий размер 0,2; 2,5; 3, 4, 5, 6, 8, 10, 12, 18мм. Регулирующий механизм -золотниковый цилиндр, материал цилиндра сталь 40ХН (хром), допустима замена на сталь 38ХМЮА (азотированная) Габаритные размеры 220х125х100мм. Масса, не более 8 кг.
Штуцер ШДФ-9М-90-2/18-65-35 с уплотнением через выступающее уплотнительное кольцо корпуса и резьбовыми отверстиями для присоединения манометров. Рабочая среда нефть, вода и газ. Рабочее давление 35 Мпа. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 18мм. Управление штуцером ручное. Регулируемый орган цилиндр. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры, без учёта выводов для манометров, 200,5х125х93мм. Масса не более, 8 кг.
Штуцер ШДФ-10М. Условный регулирующий размер 0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 34мм. Штуцер ШДФ-10М имеет полнопроходное (сквозное) отверстие ф34 мм., позволяющее применять данный штуцер в случае высоких расходов регулируемых объемов жидкости. Габаритные размеры 234х136х115мм. Масса не более 18 кг.
Штуцер ШДФ-10МК3-136,5-2/40-80-35. Диаметр проходного отверстия фланца 80мм. Максимальное рабочее давление среды 35Мпа. Исполнение по среднему диаметру уплотняющего выступа на корпусе Dср 136,5 мм. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 18; 40мм. Управление штуцером ручное. Регулируемый орган – два цилиндра. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры, без учёта выводов для манометров, 345х162х110 мм. Масса 14,03 кг.
Штуцер ШДФ-10М-ХХ-2/40-65-35 с уплотнением через выступающее уплотнительное кольцо корпуса и резьбовыми отверстиями для присоединения манометров. Рабочая среда нефть, вода и газ. Содержание механических примесей до 0,32 г/л. Рабочее давление 35 Мпа. Исполнение по среднему диаметру уплотняющего выступа на корпусе Dср: 89,5; 90; 90,6; 95; 107,9мм. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 18; 40мм. Управление штуцером ручное. Регулируемый орган – два цилиндра. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры, без учёта выводов для манометров, 273х136х110 мм. Масса, для различных исполнений, от 10,04 до 10,33 кг.
Штуцер ШДФ 12М. Условный регулирующий размер 0; 2; 2,5; 3; 3,5; 4; 4,5; 5; 6; 8; 10; 12. Рабочая температура окружающей среды от -60°С до +40°С. Точность калибровки отверстий ±0,01 мм. Управление штуцером ручное Регулируемый орган-цилиндр. Габаритные размеры, без учёта выводов для манометров, 232,5х125х93 мм. Масса, не более 7,7 кг.
Штуцер ШРФ-20. Условные размеры проходного сечения от 0 до 20мм с плавным изменением проходного сечения. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры без учёта вентилей с манометрами и фланцев 101,5х218(250)х55 мм. Масса, не более 3,15 кг.
Штуцер ШРФ 40-107,9. Условные размеры проходного сечения от 0 до 40мм, с плавным изменением проходного сечения. Рабочая температура окружающей среды от -60°С до +40°С. Точность калибровки отверстий ±0,01 мм. Управление штуцером ручное Регулируемый орган-цилиндр. Габаритные размеры, без учёта вентилей с манометрами и фланцев 155х323х66 мм. Масса, не более 9,3 кг.
